页岩吸附解析测试实验

LOGO

测试样品名称:页岩吸附解析测试实验
测试仪器名称:MesoMR 核磁共振岩心(岩屑)分析与成像系统
测试序列与参数:CPMG序列
测试过程与结果:T2弛豫时间反映了样品内部氢质子所处的化学环境,与氢质子所受的束缚力及其自由度有关,而氢质子的束缚程度又与样品的内部结构有密不可分的关系。除去体弛豫和扩散影响,T2分布与孔隙尺寸相关。在多孔介质中,孔径越大,存在于孔中的水弛豫时间越长;孔径越小,存在于孔中的水受到的束缚程度越大,弛豫时间越短,即峰的位置与孔径大小有关,峰的面积大小与对应孔径的多少有关。1.吸附过程T2谱图

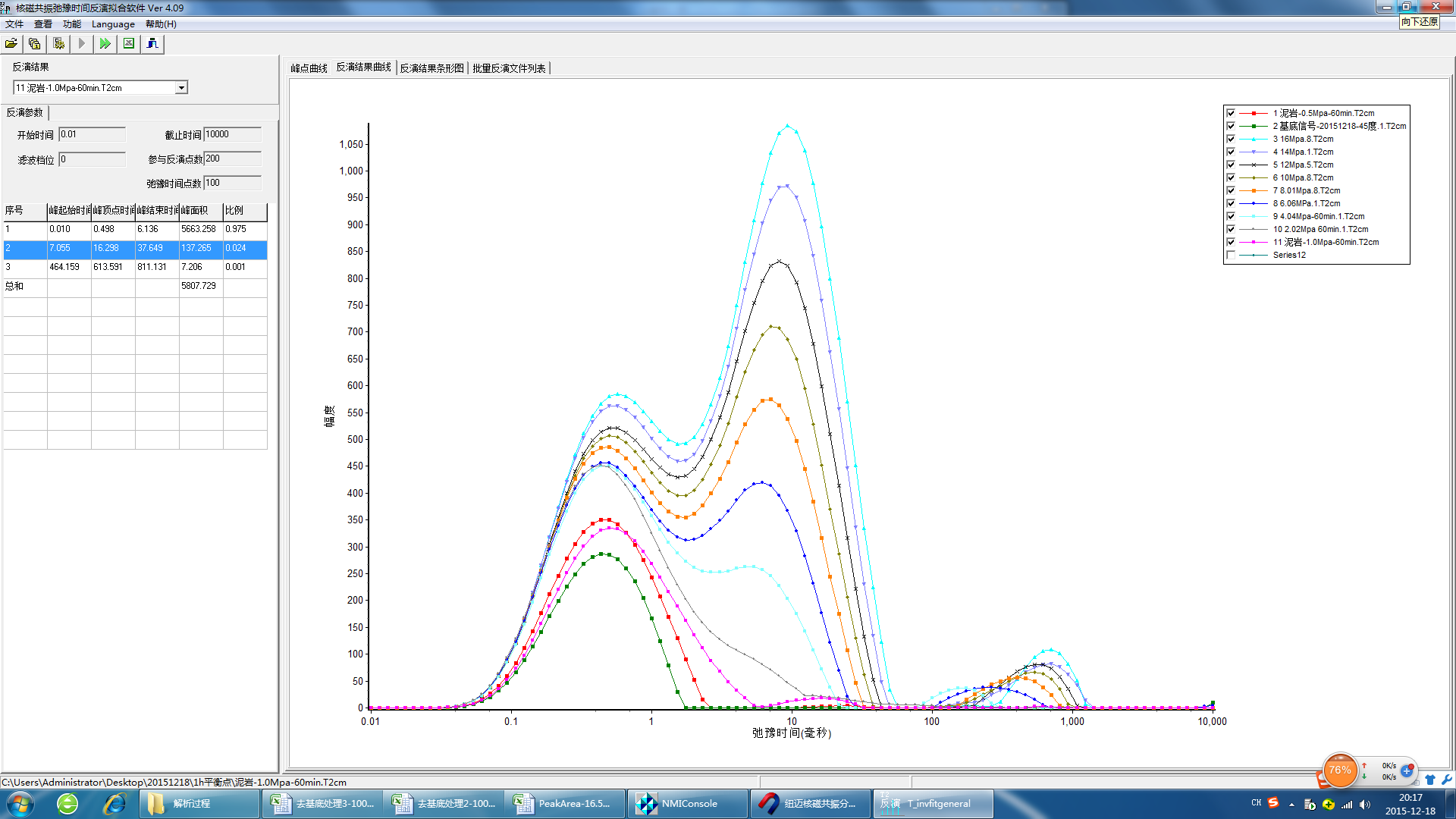

上图为泥页岩吸附甲烷过程中的核磁T2谱图,从结果中可以看出,谱图呈3个峰状态,根据文献及研究描述,可将P1对应的信号峰认为吸附态甲烷,P2对应的信号峰为孔隙间的游离甲烷,P3对应的信号峰为自由态甲烷。
在45℃的高温坏境下,随着注入气体的增加,夹持器中压力不断增加,吸附态甲烷、孔隙间甲烷以及自由态甲烷整体呈现增加的趋势。
分析得到45℃等温吸附线如图3所示:


2.解析过程T2谱图

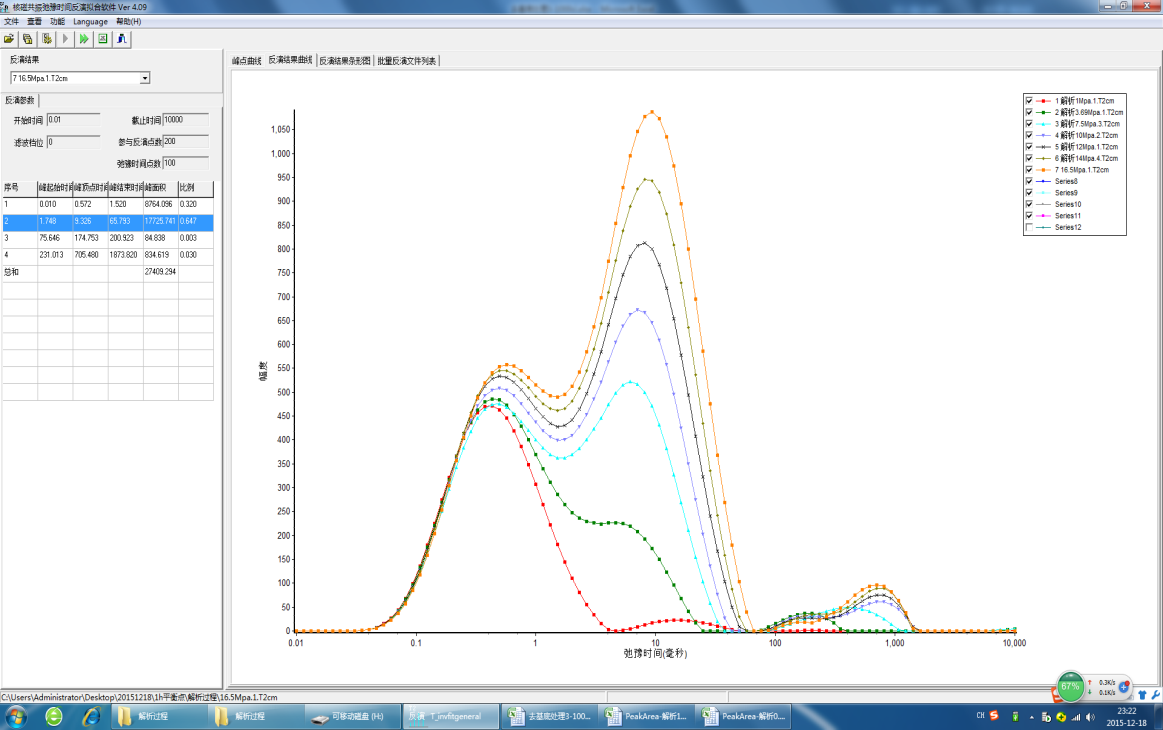

上图为泥页岩解析甲烷过程中的核磁T2谱图,从结果中可以看出,谱图呈3个峰状态,根据文献及研究描述,可将P1对应的信号峰认为吸附态甲烷,P2对应的信号峰为孔隙间的游离甲烷,P3对应的信号峰为自由态甲烷。
在45℃的高温坏境下,随着夹持器中压力不断释放减小,吸附态甲烷、孔隙间甲烷以及自由态甲烷整体呈现减小的趋势。

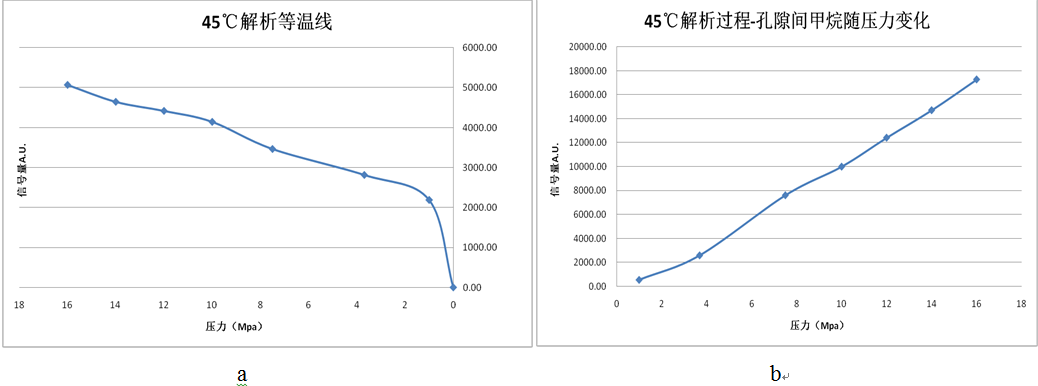

分析得到45℃等温解析线如图3所示:


推荐测试仪器



MesoMR岩心核磁共振成像分析仪是纽迈公司于2010年推出的多功能核磁分析仪,可实现岩心分析与岩心成像功能,还可搭配自主研发的多种硬件模块(如低温高压控制模块,高温高压功能模块),可实现多种温压条件下的模拟研究。在地质研究、能源勘探等领域应用广泛。
技术指标:
1、磁体类型:永磁体;

2、磁场强度:0.5±0.08T,仪器主频率:21.3MHz;

3、探头线圈直径:60mm;
